在电子产品设计中，MDD静电防护二极管（ESD Diode）是常用的保护器件之一。工程师在选型时，经常会遇到这样的现象：一些 ESD 二极管的结电容非常低（< 1pF，甚至 0.2pF），特别适合高速接口使用，但它们的钳位电压往往比普通型号要高得多。这让不少设计人员产生疑问：既然是做防护，为什么电容低了，钳位电压反而上升了？
从器件原理和应用角度分析，这其实是设计取舍的结果。

一、结电容的来源
静电二极管的结电容，主要来源于 PN 结的寄生电容。PN 结面积越大、掺杂浓度越高，结电容就越大；反之，PN 结面积小、掺杂浓度低时，结电容就会减小。
低电容 ESD 管：通常采用小面积的 PN 结或优化工艺来降低寄生电容，以适配高速信号线。
普通 ESD 管：为保证足够的通流能力和低钳位电压，PN 结面积更大，寄生电容自然也会更高。
因此，结电容与 PN 结面积成正比，而这直接影响到后续的钳位能力。

二、钳位电压与电流分担能力
当 ESD 冲击到来时，二极管需要迅速导通，将电流泄放到地。钳位电压的高低，取决于器件能否快速承受大电流。
大面积 PN 结 → 导通电阻小 → 钳位电压低；
小面积 PN 结 → 导通电阻大 → 钳位电压偏高。
这就意味着，低电容 ESD 管虽然对高速信号“友好”，但其在大电流冲击下的压降更大，导致钳位电压抬升。

三、电容与带宽的矛盾
对于 USB 3.0、HDMI、DP、Thunderbolt 等高速接口，信号速率动辄数 Gbps，等效频率在 GHz 级。如果 ESD 管电容过大，就会形成明显的 RC 低通效应，导致眼图闭合、信号畸变。
因此，接口设计必须优先选择 超低电容 ESD 管，哪怕牺牲一定的钳位电压性能。也就是说，在高速接口场景下，设计的核心诉求是“保证信号完整性”，而不是追求极低的钳位电压。

四、应用场景的不同需求
低速接口/电源口：如 GPIO、按键、电源输入，速率要求不高，可以选择电容较大的 ESD 管，换取更低的钳位电压和更强的防护能力。
高速接口：如 HDMI、USB3.x、PCIe，则必须选用低电容型号，即使钳位电压稍高，也可通过后级芯片的 ESD 容忍度来弥补。
因此，低电容与高钳位电压的组合，并不是器件“不好”，而是为特定应用而优化的结果。

五、设计建议
作为 FAE，我们通常建议客户在选型时：
明确接口速率：如果速率高于 1Gbps，必须考虑低电容型号；
结合芯片规格书：查阅芯片的 HBM/CDM ESD 容忍度，评估其对钳位电压的要求；
多级防护策略：高速接口可在外部加 GDT/TVS 分担能量，低电容 ESD 管仅作为最后一级“钳位”；
关注 PCB 布局：低电容 ESD 管必须紧贴接口放置，否则信号完整性和防护效果都会打折扣。

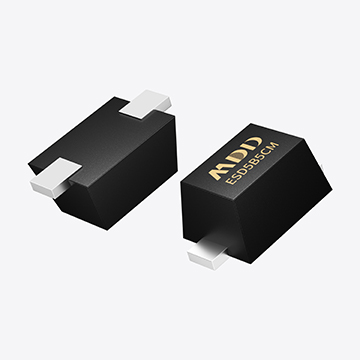

低电容与低钳位电压是一对天然矛盾：低电容依赖于小 PN 结面积，而低钳位电压依赖于大 PN 结面积。器件设计无法两者兼得，只能根据应用场景做取舍。因此，当我们看到某款 MDD辰达半导体的ESD 二极管电容特别低，但钳位电压较高时，不必疑惑，这是为了 高速信号完整性优先 而牺牲部分钳位性能的权衡。工程师在选型时，应根据接口速率、系统抗扰度和整体防护策略来合理平衡。
