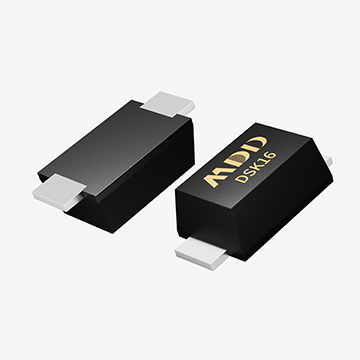

MDD肖特基二极管 因其低正向压降（VF）、无明显反向恢复时间（trr）等特性，被广泛应用于开关电源、DC-DC转换器、适配器以及高频整流场景中。作为FAE，在协助客户进行方案调试与选型时，我们发现，很多应用中性能与效率的提升空间并不只来自器件选型，还与电路拓扑、散热设计、封装选择等密切相关。本文从正向压降、反向漏电流、封装散热以及材料趋势四方面探讨肖特基二极管的性能与效率优化方法。

二、低正向压降（VF）的优化与权衡
SBD的核心优势在于低VF，这意味着在相同电流下，导通损耗（P = I × VF）更低，效率更高。
低压应用（≤100V）：可选VF在0.3~0.5V区间的器件，如30V/40V额定值产品，在USB PD、快充适配器等应用中可显著降低输出整流损耗。
高压应用（≥200V）：低VF往往伴随漏电流（IR）增大，尤其在高温下影响系统稳定性。因此，在高压场景需平衡低VF与高温IR的抑制能力。
FAE建议：在选型阶段绘制VF-IR曲线，优先选择在目标工作温度下，VF与IR综合表现最佳的型号，而非盲目追求最低VF。

三、反向漏电流（IR）的控制
SBD结构中，金属-半导体结在高温下容易引起IR指数级增长，这不仅会带来静态损耗，还可能在轻载模式下触发电源控制环路异常。
工艺优化：选择采用MPS（Merged PIN-Schottky）或Trench工艺的器件，可在保持较低VF的同时显著降低IR。
电路设计：对于漏电敏感的应用（如待机功耗要求严苛的适配器），可在SBD反向并MOSFET形成同步整流，或使用高耐温封装以减少漏电增长。
FAE建议：在样机阶段，需在最高工作温度（如125℃）下实测IR，以验证待机功耗和系统稳定性。

四、封装与散热对效率的影响
肖特基二极管的效率不仅取决于VF与IR，还与封装的热阻密切相关。封装热阻越低，结温越低，VF与IR的温漂影响就越小，从而提升整体效率和可靠性。
低功率应用：SMA、SMB等SMD封装可满足需求，但需注意PCB铜箔面积以降低热阻。
中高功率应用：DPAK、TO-220、TO-247等大功率封装散热性能优异，适合服务器电源、光伏逆变器等场景。
新型封装：DFN、Clip-bond等低寄生电感封装在高频应用中可进一步降低开关损耗。
FAE建议：散热设计需结合热仿真与实测，确保结温在器件额定范围内运行，避免因过热导致VF下降引发电流失衡和热失控。

五、材料与新技术趋势
传统硅SBD在耐压、温度特性上的限制，推动了碳化硅（SiC）肖特基二极管的发展。
SiC SBD优势：耐压可达600V~1700V，几乎无反向恢复电流，耐高温（可工作至175℃甚至200℃），非常适合PFC、光伏、车载OBC等高压高频应用。
硅基工艺升级：Trench型、MPS型SBD在低压场景保持低VF的同时，抑制了高温漏电，延长了器件寿命。
FAE建议：在高压高温应用中，优先考虑SiC SBD替代硅SBD，以获得更高的系统效率和长期可靠性。

MDD肖特基二极管 的性能与效率优化，需要综合考虑VF、IR、封装热阻和材料特性。在产品设计初期，FAE应协助客户完成多维度参数评估，而不仅仅依赖数据手册的典型值。通过合理的器件选型、热管理和电路优化，SBD在高效率电源设计中仍有广阔的应用空间。同时，随着SiC SBD与新型硅工艺的普及，其性能优化的可能性将进一步扩大。
