在电子电路设计中，金属氧化物半导体场效应晶体管（MOSFET）作为一个重要的开关器件，广泛应用于开关电源、功率放大器、电机驱动、负载控制等多个领域。为了确保系统的性能与可靠性，选择合适的MOSFET至关重要。本文将从电压、电流、RDS(on)参数等几个核心指标出发，为您提供详细的MOSFET选型指南。

一、选择合适的电压等级（Vds）
电压等级是MOSFET选型的第一个关键参数，它决定了MOSFET能够承受的最大电压。选择电压时，应考虑电路的最大工作电压，并为系统的波动、噪声或瞬态电压提供一定的裕量。
电压裕量的选择：
典型选择：一般来说，MOSFET的额定电压应比工作电压高出30%至50%作为裕量。例如，在一个工作电压为12V的电源中，选择额定电压为20V或更高的MOSFET会比较安全。
过压保护：如果系统中有可能出现过电压或浪涌电压，考虑选择具有更高额定电压（例如50V、100V或更高）的MOSFET，以提高系统的可靠性。
二、选择合适的电流等级（Id）
MOSFET的电流能力直接决定了它在电路中能承受的负载电流。选择时需要根据电流的峰值和持续工作电流来决定。为了避免过载情况，电流的选择需要根据应用场景的要求考虑适当的安全裕度。
电流裕量的选择：
连续电流：MOSFET的额定电流（Id）应该大于或等于系统中预期的最大持续工作电流。通常选择比实际负载电流高20%-50%的MOSFET，以保证长期稳定运行。
峰值电流：在瞬态条件下，电流可能会远高于正常工作电流。选择具有较高峰值电流承受能力的MOSFET，如低Rds(on)和较强散热能力的器件，可以有效应对瞬间的高电流冲击。
三、RDS(on)选择：导通损耗与效率平衡
RDS(on)（导通电阻）是MOSFET的重要参数之一，决定了在开关导通状态下的功率损耗。RDS(on)越低，导通时的功率损耗就越小，系统的效率也就越高。因此，选型时需要根据系统的功率需求和导通损耗要求来选择合适的RDS(on)值。
RDS(on)对效率的影响：
功率损耗：MOSFET导通时的功率损耗可以通过公式P=I²×Rds(on)计算。因此，较低的RDS(on)能够显著减少系统中的热量产生，尤其是在高电流应用中尤为重要。
效率优化：在高效电源设计中，尽量选择低RDS(on)的MOSFET，可以降低开关损耗和导通损耗，提升转换效率。例如，对于DC-DC变换器，选择RDS(on)值较低的MOSFET，可以有效提高系统效率，特别是在大电流或高开关频率下的应用。
四、开关速度：影响高频应用的响应能力
开关速度是MOSFET的重要性能参数之一，它决定了器件从开到关、关到开的时间。开关速度主要由门极电荷（Qg）和门极驱动电流（Ig）决定。对于高频应用，如开关电源、高频变换器或无线电设备，快速开关速度非常重要。
开关速度的选择：
适应频率：如果应用场景中使用的频率较高（例如开关电源的工作频率超过200kHz），则需要选择具有较低门极电荷的MOSFET。较低的Qg可以使MOSFET更快响应，从而降低开关损耗。
优化驱动电流：驱动电流的选择也与开关速度密切相关。为了使MOSFET快速切换，通常需要设计合适的门极驱动电路，以匹配MOSFET的开关要求。
五、封装与散热设计
封装对MOSFET的热性能、工作稳定性和电流承载能力有直接影响。在选型时，选择合适的封装形式非常重要。
封装类型选择：
TO-220/TO-247封装：适用于中高功率应用，能够提供较好的散热性能，常见于功率控制和开关电源等应用。

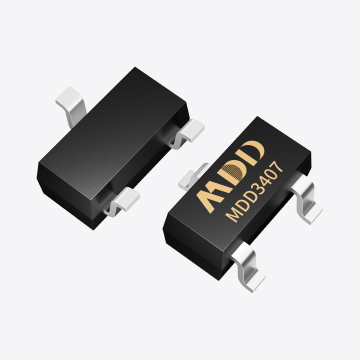

D2PAK、SMD封装：适用于紧凑型设计，通常用于低功率应用或需要较小尺寸的PCB设计。
散热设计：为了保持MOSFET的工作温度在安全范围内，散热设计必须充分考虑。使用较大的散热片、加强散热铜箔、采用高导热PCB材质等都可以有效提升MOSFET的散热能力。
六、结论
MOSFET选型是电子设计中至关重要的一步，选择合适的电压、电流、RDS(on)参数能够显著提高系统的稳定性与效率。工程师需要结合具体应用场景，综合考虑这些关键参数，并注重封装、开关速度以及散热设计等因素，从而确保系统在不同工作环境下的最佳表现。合理的MOSFET选型和设计能够显著提升系统的效率、降低功率损耗，并延长设备的使用寿命。
