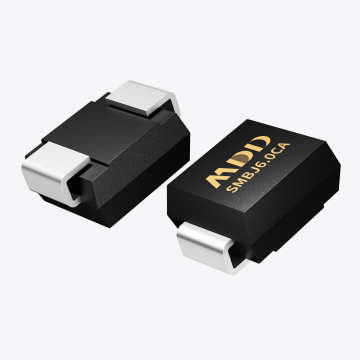

在高速通信时代，5G设备与USB4接口代表了数据传输的新高峰，但与此同时，这些高速接口也对ESD（静电放电）防护提出了更高要求。作为FAE，今天带大家探讨在5G和USB4应用中，如何理解MDDTVS（瞬态电压抑制）二极管的失效模式，并且正确选型，实现防护与信号完整性的兼顾。

一、理解高速接口对TVS的特殊要求
5G和USB4接口的数据速率分别可达Gbps乃至40Gbps以上，传统TVS二极管往往存在寄生电容高、响应速度慢的问题，会引起严重的信号完整性劣化，如眼图闭合、抖动加剧、串扰增加。因此，在这些应用中，TVS二极管不仅要能承受瞬态电压，还必须具备：
超低电容（一般<0.5pF，甚至要求<0.2pF）
快速响应（ps级开通速度）
精确的钳位电压
小尺寸封装以适应紧凑布局
二、失效模式大起底
在高速应用中，TVS管的常见失效模式包括：
1.过载烧毁（热击穿）
由于ESD等级（例如IEC 61000-4-2标准）远超设计能力，TVS器件热失控，内部熔化或烧穿。
应对措施：确保器件额定ESD等级高于实际应用场景，同时合理布线降低感应能量。
2.寄生电容过高导致信号失真
虽然器件未物理失效，但TVS寄生电容过大，导致高速数据信号波形严重畸变，表现为链路稳定性下降。
应对措施：选用专门为高速应用优化的低电容TVS器件，并控制布局走线的阻抗匹配。
3.漏电流升高或失效短路
在多次雷击或浪涌冲击后，器件内部微裂纹扩大，漏电流上升甚至形成短路，导致接口功能异常。
应对措施：选用耐脉冲性能优异的TVS，并增加必要的保护层级（如保险丝配合TVS）。
三、5G与USB4接口专用TVS选型建议
关注电容值（Ct）
USB4、Thunderbolt等需要选用Ct<0.2pF的超低电容TVS。
5G天线、射频前端选用Ct在0.1pF左右的ESD保护器。
击穿电压与钳位电压匹配
确保击穿电压高于最大信号电压，但钳位电压低于接口器件耐受极限。
封装与布局优化
选用DFN、WLCSP等小型封装，最小化引线电感。
布局上靠近接口位置放置TVS，且走线对称、短直，保证信号完整性。
品牌与可靠性认证
优先选用通过IEC 61000-4-2 Level 4（±8kV接触放电、±15kV空气放电）认证的产品。
四、总结
在5G和USB4这种超高速接口防护中，MDDTVS二极管必须在“速度”与“防护”之间精准平衡。了解常见失效模式、掌握正确选型原则，才能既保护敏感器件，又不牺牲系统性能。未来电子设备防护设计越来越依赖“微小而强大”的TVS器件，选得准、用得好，才是真正的高手之道！
