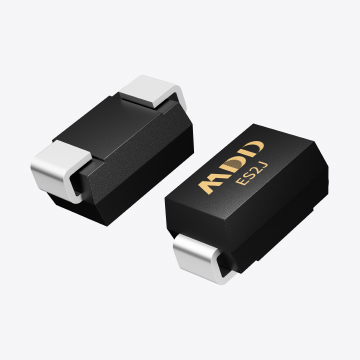

MDD的快恢复二极管因其优异的高频开关性能和快速反向恢复能力，被广泛应用于开关电源、逆变器、电机驱动等领域。本文将从核心特性与关键测量方法两个维度，系统解析其技术要点及实测注意事项。

一、快恢复二极管的特性
反向恢复时间（trr）极短
定义：二极管从导通状态切换到截止状态时，反向电流从峰值衰减到零所需的时间（通常为几十纳秒至几百纳秒）。
意义：trr越短，开关损耗越低，高频性能越优。例如，RURG3060的trr为35ns，适用于100kHz以上的高频电路。
低正向压降（VF）与高耐压（VRRM）
正向压降：导通时二极管两端的电压（约0.8-1.5V），影响导通损耗。
反向耐压：可承受的最大反向电压（从200V至数kV），决定应用场景的安全性。
软恢复特性
特点：反向恢复电流下降斜率（di/dt）平缓，减少电磁干扰（EMI）和电压尖峰。
实现方式：通过优化掺杂工艺或引入缓冲层（如铂掺杂）控制载流子复合速度。
温度稳定性
高温下漏电流（IR）增幅较小，适用于高环境温度场景（如工业电源）。
二、关键参数的测量方法
反向恢复时间（trr）测量
测试电路：
使用脉冲发生器驱动二极管，通过示波器捕捉电流波形（需串联电流探头）。
标准测试条件：正向电流IF=1A，反向电压VR=200V，di/dt=100A/μs。
步骤：
施加正向电流使二极管导通；
快速切换为反向电压，记录电流从峰值（IRM）降至10%的时间即为trr。
仪器要求：示波器带宽≥100MHz，电流探头响应时间≤5ns。
正向压降（VF）测量
静态测试法：
使用数字万用表或半导体参数分析仪（如Keysight B1505A），施加额定正向电流（如IF=5A），直接读取VF值。
动态测试法：
在真实电路（如Buck转换器）中，通过差分探头测量导通期间的瞬时压降，更贴近实际工况。
反向耐压（VRRM）与漏电流（IR）测量
测试设备：高压源表（如Keithley 2470）或耐压测试仪。
步骤：
逐步增加反向电压至标称VRRM，保持1分钟；
记录漏电流（通常要求IR<1μA 25℃）。
注意：需在恒温箱中测试高温下的漏电流（如125℃）。
软恢复特性评估
指标：反向恢复电流波形是否平滑，无剧烈振荡。
方法：
通过示波器观察反向恢复电流的下降斜率（di/dt），对比数据手册的波形图；
使用频谱分析仪检测高频噪声（>30MHz），评估EMI风险。
三、测量中的常见问题与优化
测量误差来源
探头带宽不足：导致trr读数偏大，建议使用高频电流探头（如TCP0030A）；
线路寄生电感：引起电压过冲，需采用Kelvin连接法缩短引线。
高温测试技巧
使用热风枪或恒温夹具控制温度，避免直接加热导致器件局部过热。
数据对比与选型
将实测参数与厂商手册对比，若trr或VF偏差＞10%，需排查测试条件或器件一致性。
最后，
MDD快恢复二极管的性能优势体现在高频、低损耗与高可靠性，但需通过精准测量验证其参数是否符合设计需求。工程师应重点关注反向恢复时间、正向压降和温度稳定性的实测数据，结合应用场景（如开关频率、散热条件）选择适配型号。对于高压、高频电路（如光伏逆变器），推荐优先选择具有软恢复特性的FRD（如STTH系列），以平衡效率与EMI性能。
