开关二极管是一种专为高频和高速开关应用设计的二极管，广泛用于数字电路、射频电路以及各种信号处理电路中。在实际设计中，正确选型能够保证电路的开关速度、信号完整性以及整体可靠性。

一、开关二极管的基本工作原理
开关二极管在电路中主要用于实现信号的快速导通与截止。当二极管正向偏置时导通，而反向偏置时阻断电流。在高频电路中，其反向恢复特性和开关速度尤为关键，因此不同应用场景需要匹配相应性能的开关二极管。

二、选型时的关键技术参数
反向恢复时间（T𝑟𝑟 ）T𝑟𝑟是指二极管从正向导通状态转变为反向阻断状态所需的时间。开关速度快的电路对T𝑟𝑟要求严格，一般要求在**几纳秒（ns）甚至更低。如果用于高速数据传输或射频电路，推荐选择T𝑟𝑟在2~5ns范围内的器件。结电容（C𝑗）结电容表示二极管在反向偏置状态下形成的寄生电容。结电容越小，电路中的高频信号失真越小。在高频应用中，如射频滤波电路或天线匹配网络，需要尽量选择结电容较低的二极管（例如几皮法（pF）级别）。
正向压降（V𝐹）正向压降指二极管在导通状态下的电压降。对于电池供电或低功耗电路，较低的正向压降可以减少功耗。常见开关二极管的正向压降在0.6V~1.2V之间，一些特定型号如肖特基二极管的V𝐹F更低（0.2V~0.4V）。最大平均电流（I𝐹F ）I𝐹F是指二极管在正向导通状态下能长期承受的平均电流。如果二极管需要频繁导通，应确保其I𝐹F大于电路实际通过的电流，以避免过热导致失效。常见开关二极管的I𝐹F范围为几十毫安到几百毫安。
反向击穿电压（V𝐵𝑅BR ）V𝐵𝑅是二极管在反向状态下能够承受的最大电压。一般应确保V𝐵𝑅大于电路中的峰值反向电压，以防止二极管因击穿而失效。常见开关二极管的V𝐵𝑅范围在50V~100V之间。

三、不同应用场景的选型考量
高速逻辑电路
在CMOS、TTL等高速逻辑电路中，开关二极管用于信号切换和隔离。此类应用对**反向恢复时间（T
𝑟𝑟 ）要求较高，推荐选择T𝑟𝑟rr小于5ns的二极管，如1N4148，这类器件具有极快的开关速度，能够确保信号切换的及时性。
射频与通信电路
在射频电路中，开关二极管常用于天线切换和滤波电路。此类应用对**结电容（C𝑗j ）要求苛刻，一般选择C𝑗j小于2pF的器件，以保证信号的完整性和低损耗。例如，BAR系列射频二极管因其低结电容而适用于此类场景。
电源隔离和防反接保护
在电源管理电路中，开关二极管用于防止电流回流或实现电源线路的隔离。这类应用中，除了要求合理的击穿电压（V𝐵𝑅BR ）外，还需关注二极管的正向压降（V𝐹F ），以降低功耗。
混合信号电路
混合信号电路（如模数转换器前端电路）要求二极管既具备良好的开关性能，又具有低噪声特性。因此在选型时，应优先考虑低噪声、低正向压降和低结电容的器件。
四、选型时的其他注意事项
封装形式选择

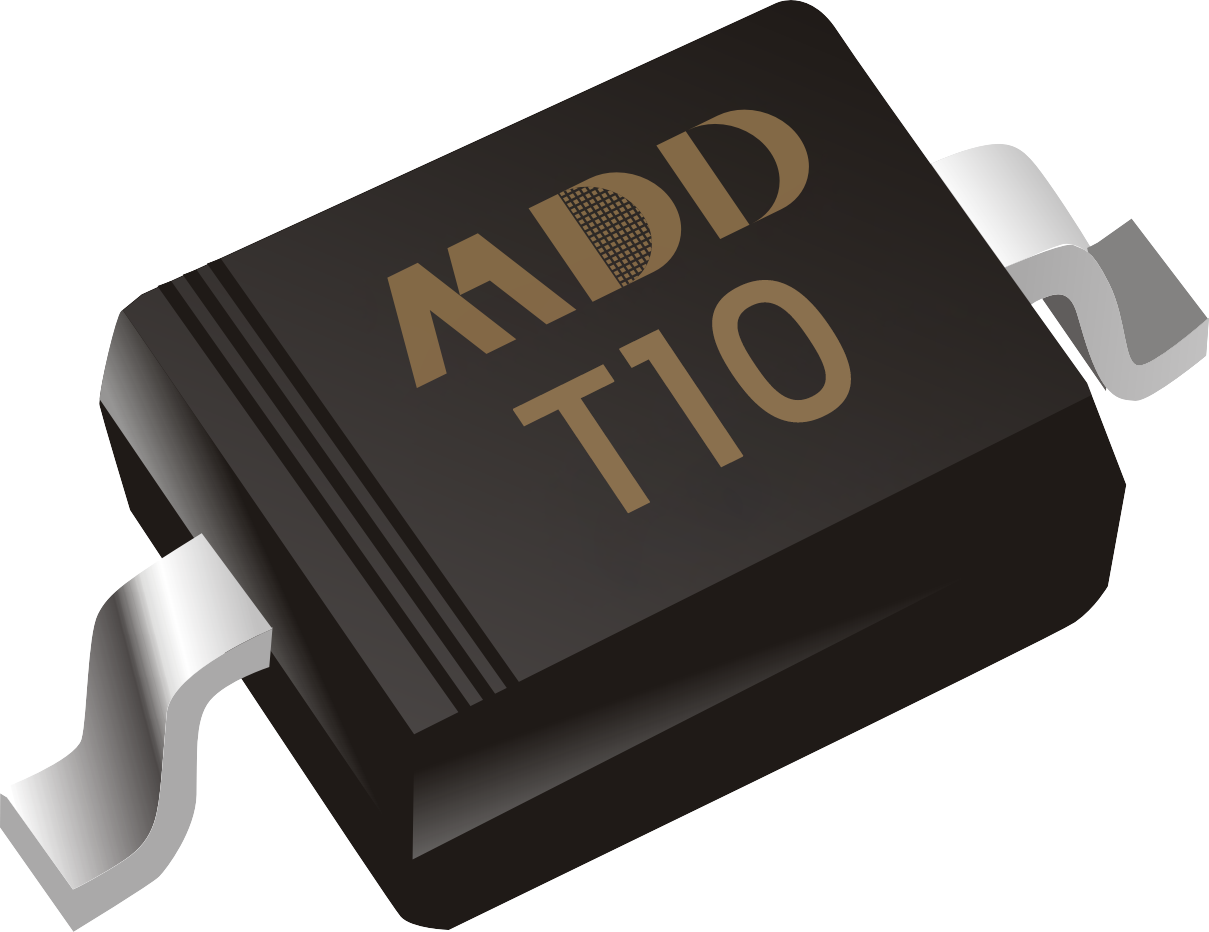

根据实际电路的空间限制和散热需求选择合适的封装。例如，SOT-23和SOD-323等SMD封装适合紧凑型设计，而DO-35等插件封装适合对散热和机械强度要求较高的应用。
温度范围和可靠性
在严苛环境中（如汽车电子），建议选择符合AEC-Q101标准的车规级开关二极管，以确保其在高温、高湿度下仍能稳定工作。
品牌与供货周期

在量产项目中，选择有保障的供应商和品牌（如ON Semiconductor、Vishay或Diodes Incorporated）至关重要，以确保器件的一致性和供货周期的稳定性。
成本与性能的权衡
一些消费类电子产品可能更注重成本控制，选型时可选择性价比较高的二极管。而在高频和关键任务电路中，应优先考虑高性能器件，即便成本稍高。

开关二极管的选型需要结合多个参数和应用场景的需求进行权衡。工程师在选择时应重点关注反向恢复时间、结电容、正向压降和最大电流等关键技术指标。此外，还应根据应用环境选择合适的封装形式和可靠性标准。合理的选型不仅能保证电路的可靠性和性能，还能有效降低整体成本。
