稳压二极管在电源管理、过压保护、电压基准电路中起着关键作用。它通过利用其反向击穿特性，能够稳定输出电压，并广泛应用于电源电路、开关电源、放大器等场合。随着电子设备对高效、可靠电压控制的需求不断增加，如何优化稳压二极管的性能成为一个重要课题。

1. 材料优化
稳压二极管的关键性能取决于其材料的物理特性。通过优化材料，能够提高稳压二极管的电气特性和稳定性。
采用新型半导体材料：目前，硅（Si）是制造稳压二极管的主流材料，但近年来，碳化硅（SiC）等新型半导体材料得到了广泛关注。与传统的硅相比，SiC材料具有更高的击穿电压和更优异的热稳定性，特别适用于高温、高压环境中，有助于提高稳压二极管的性能。
降低掺杂浓度：通过控制半导体材料的掺杂浓度，可以有效调整稳压二极管的击穿电压和反向漏电流。合理的掺杂水平不仅能确保稳定的电压调节，还能减少功率损耗，提高整体效率。

2. 击穿电压的稳定性
稳压二极管的核心工作原理基于其在反向偏置下的击穿电压，因此击穿电压的精度和稳定性对其性能至关重要。
工艺改进：在稳压二极管的制造过程中，通过精确的掺杂和离子注入工艺，可以严格控制击穿电压的阈值。这不仅能够提升器件的一致性，还能在大批量生产中确保各个二极管的击穿电压稳定在设计范围内。
调整P-N结深度：通过优化稳压二极管的P-N结深度，可以减少击穿时的电场不均匀性，从而提高击穿电压的精度和稳定性。较深的P-N结可以在高压下更均匀地分布电场，减少电场集中引发的局部过热或损坏。

3. 温度系数的控制
稳压二极管的击穿电压随温度变化而变化，温度系数是衡量其随温度波动而发生电压变化的关键参数。优化温度系数能够提高稳压二极管在不同温度环境下的稳定性。
双极性稳压二极管的引入：通过将正温度系数和负温度系数的二极管组合在一起，可以实现温度变化下的电压补偿。这种双极性设计能够在较宽的温度范围内保持较为稳定的输出电压，尤其适合环境温度变化较大的应用场景。
优化材料掺杂比例：通过在制造过程中调整材料的掺杂比例，可以有效降低稳压二极管的温度系数，从而减少高温下的电压漂移问题。

4. 动态阻抗优化
动态阻抗是稳压二极管在工作时其反向电压对电流的变化率，较低的动态阻抗可以提高二极管的稳压性能。
掺杂工艺优化：通过改善掺杂工艺，特别是减小掺杂浓度梯度，可以减少稳压二极管的动态阻抗。动态阻抗越低，稳压二极管的电压稳定性越强，在电流变化时，输出电压的波动也会更小。
增加P-N结面积：增大稳压二极管的P-N结面积，能够在一定程度上降低动态阻抗。这是因为增大结面积可以减小反向电流的局部密度，降低因电流波动引起的电压变化。

5. 降低功耗与噪声
稳压二极管在实际应用中不可避免地会产生一定的功耗和噪声，优化这些参数对提高电路效率和减少电磁干扰非常重要。
降低反向漏电流：通过材料选择和工艺改进，降低稳压二极管的反向漏电流，可以减少器件的功率损耗。在高压应用场景中，反向漏电流较大会导致额外的能量损失，而通过减少反向漏电流则能够提高效率并降低发热量。
噪声抑制：为了减少稳压二极管在高频工作时产生的噪声，可以通过在稳压二极管前端增加滤波电路或者采用具有更低噪声特性的材料。这有助于改善其在高频应用中的电源噪声性能，尤其适合对电压精度要求较高的应用。

6. 封装与散热优化
随着电子设备的小型化发展，稳压二极管的封装设计对其散热能力和整体性能提出了更高的要求。优化封装结构可以提升稳压二极管的散热性能和机械强度。
采用高效散热封装：为了解决高功率应用中因热量积聚导致的性能下降问题，可以采用带有增强型散热片或铜基底的封装设计。这类封装不仅能提升热导率，还能延长稳压二极管的使用寿命。

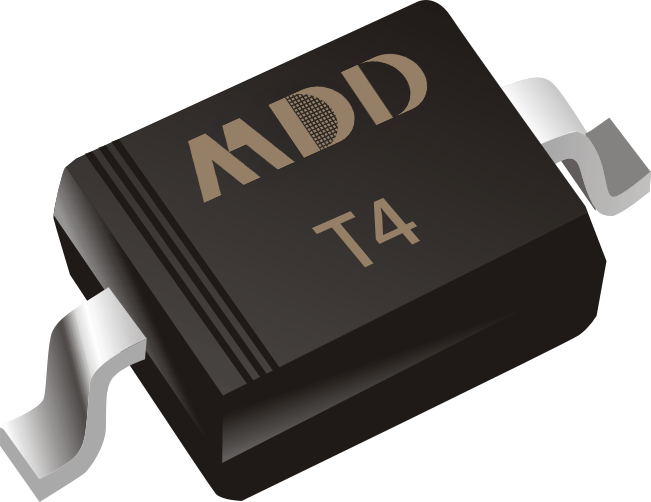

表面贴装封装（SMD）：SMD封装技术在稳压二极管中的应用越来越广泛，相较于传统的引脚型封装，SMD封装能够减少寄生电感和电阻，同时提升散热性能，尤其适用于高密度电路设计。

7. 提高可靠性与寿命
提高稳压二极管的可靠性与使用寿命对于确保其在长期使用中的性能至关重要。
抗冲击设计：通过改进材料和封装结构，可以提高稳压二极管对电流冲击和电压过冲的承受能力，减少因突发的电气冲击导致的失效或损坏。
长寿命设计：通过优化材料和工艺，可以提升稳压二极管的长期稳定性，确保在长时间工作下依然能够保持稳定的电压调节能力，适应不同的工作环境。

通过材料改进、工艺优化、结构设计和封装改良等多方面的优化措施，稳压二极管的性能得到了显著提升。这些优化不仅提高了稳压二极管的稳定性、可靠性，还增强了其在不同温度、功率条件下的适应能力。
