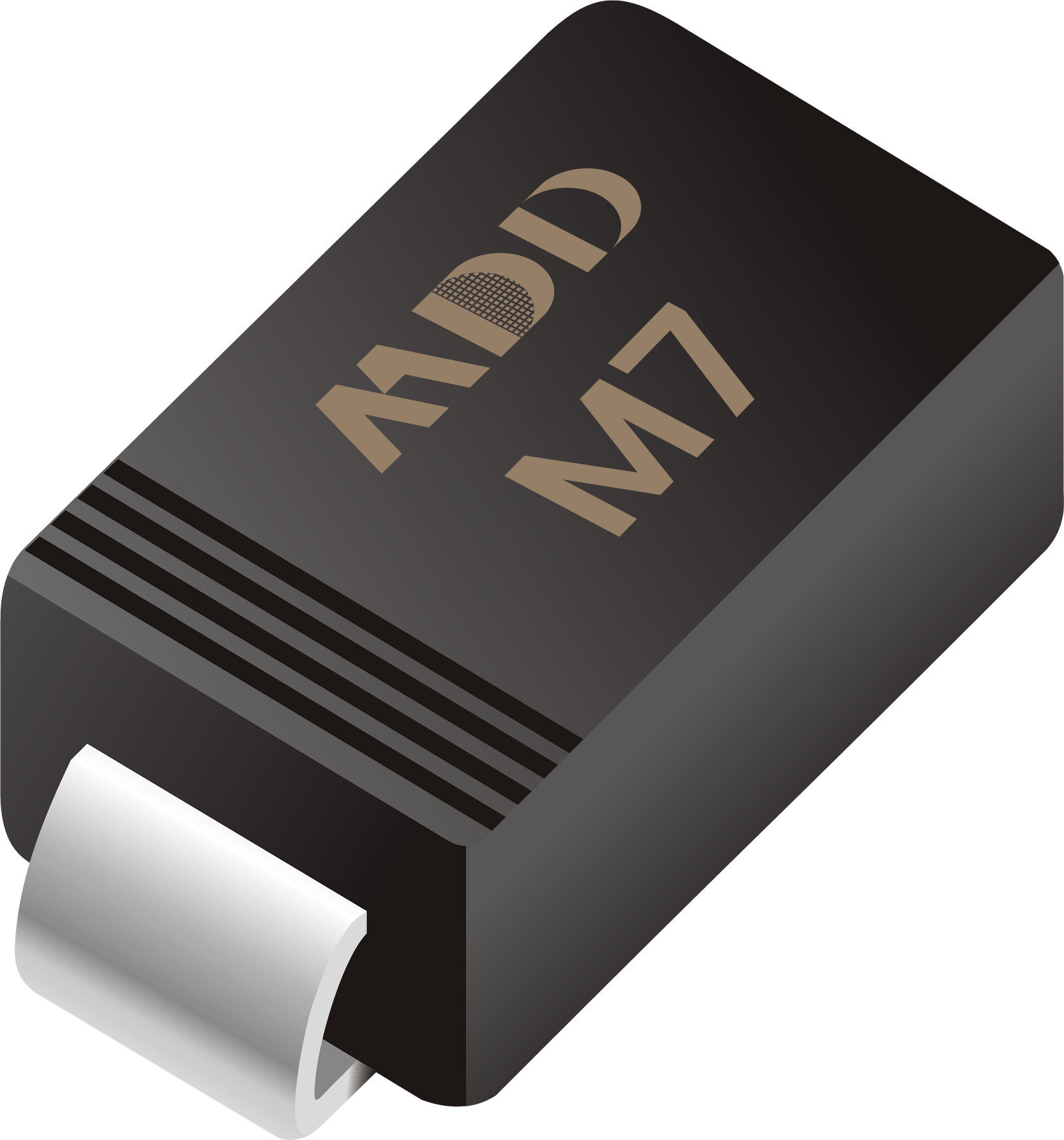

整流二极管是电子电路中常见且重要的元件，主要用于将交流电转换为直流电，广泛应用于电源、充电器、逆变器和其他电力电子设备中。随着电源转换效率和功率密度的要求日益提高，优化整流二极管的性能已成为工程师在设计电路时的一项关键任务。

1. 正向压降的优化
整流二极管的正向压降是影响其导通损耗的关键因素。较高的正向压降会导致功率损耗增加，降低系统效率。因此，减少正向压降成为优化整流二极管的首要任务。
方法：
选择低正向压降的二极管类型：肖特基整流二极管以其低正向压降而著称，常被用于低压、高频应用中。相比传统硅PN结二极管，肖特基二极管的正向压降通常在0.2V到0.4V之间，而PN结二极管的压降通常在0.7V左右。在高效电源设计中，使用肖特基二极管可以显著降低导通损耗。
使用宽禁带半导体材料：碳化硅（SiC）整流二极管正向压降较低，并且在高温和高压条件下表现出色。通过选择SiC等宽禁带材料，整流二极管能够在维持较低正向压降的同时提高功率密度和效率。

2. 反向恢复时间的优化
在开关电源和逆变器等应用中，整流二极管的反向恢复时间（Trr）对系统的效率和开关噪声影响巨大。较长的反向恢复时间会导致更高的反向恢复电流，从而增加功率损耗和产生电磁干扰（EMI）。
方法：
采用快恢复整流二极管：快恢复整流二极管在反向恢复时间上具有明显优势，通常Trr在几十纳秒范围内，远优于传统二极管的几百纳秒。通过选择快恢复整流二极管，可以有效降低开关损耗和EMI，提升整体系统效率。
宽禁带材料优化：SiC和GaN等宽禁带材料的整流二极管不仅具有较低的正向压降，还能显著减少反向恢复时间，适合高频和高压应用。相较于传统的硅二极管，这些材料在高速切换时表现更为优异。

3. 反向漏电流的优化
在整流应用中，整流二极管的反向漏电流是另一个影响效率的因素。尤其是在高温环境中，较大的反向漏电流会导致系统发热、功率损耗增加，甚至影响系统的可靠性。
方法：
低漏电流材料的应用：使用SiC或GaN等材料的二极管可以显著降低反向漏电流。这些材料在高温和高电压下依然能够保持较低的漏电流，适用于高温、恶劣环境下的整流应用。
工艺优化：通过优化制造工艺，如离子注入、表面钝化等技术，可以减少整流二极管表面的缺陷态，从而有效降低漏电流。这不仅提升了整流二极管的效率，还改善了其长期可靠性。

4. 热管理的优化
整流二极管在高功率应用中，会由于功率损耗产生大量的热量，若不能有效管理热量，会导致二极管失效或性能下降。因此，优化热管理是提升整流二极管性能的重要环节。
方法：
散热结构的优化：选择更高导热性的封装材料，如铜基板或金属散热片，能够有效降低整流二极管的工作温度。对于大功率应用，优化散热路径以确保热量及时散出，能够显著提升器件的可靠性和寿命。
热敏材料的应用：在高温环境下，选择具有高温耐受性的材料（如SiC），可以使整流二极管在高温下仍保持良好的导电性能，减少因温度过高引起的功率损耗。

5. 电路设计的优化
整流二极管的优化不仅限于器件本身，还应结合整体电路设计进行优化。合理的电路布局、元件搭配及工作频率选择，能够进一步提升整流二极管的性能。
方法：
优化PCB布局：通过合理的PCB布局设计，减少寄生电感和寄生电阻，可以有效降低整流二极管的开关损耗。特别是在高频电路中，寄生电感对电路性能影响显著，优化布局有助于减少EMI。
提高并联/串联设计：在大电流应用中，可以采用多颗二极管并联来分流电流，减少单颗二极管的功耗和发热。在高压应用中，采用串联设计可以提高整体耐压水平，确保系统安全运行。
旁路电容的使用：为了减少高频噪声和开关瞬态电压的影响，可以在整流电路中增加适当的旁路电容。旁路电容能够为整流二极管提供一个低阻抗的高频路径，降低EMI并提升系统稳定性。

整流二极管的优化涉及多个方面，包括正向压降、反向恢复时间、反向漏电流、热管理以及整体电路设计。通过采用合适的材料、优化封装与工艺、加强热管理和电路设计，可以显著提升整流二极管的效率和可靠性。
