静电二极管广泛应用于保护电子设备免受静电放电(ESD)带来的损害。静电放电是一种突然的电流脉冲,可能会对敏感的电子元件造成永久性损坏。选择合适的封装不仅能提高二极管的性能,还能增强设备的可靠性。

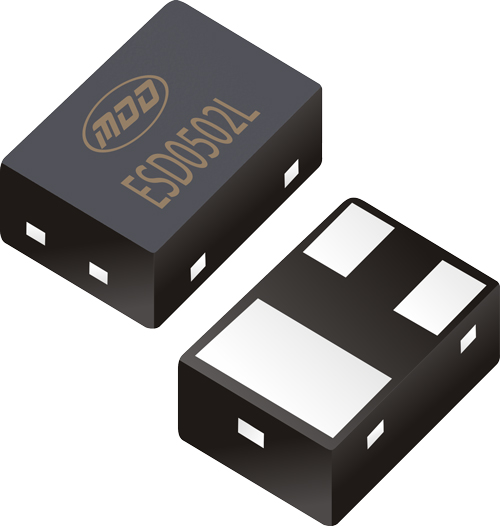

.jpg)
最大钳位电压和反向击穿电压
最大钳位电压(V_clamp)和反向击穿电压(V_BR)是决定ESD二极管封装的重要参数。高钳位电压二极管需要较大的封装,以提供足够的电气隔离和热管理。例如,用于高电压应用的ESD二极管通常采用SMA或SMB封装,而用于低电压应用的二极管则可能采用SOT-23或SOD-323封装。
反向击穿电压同样重要,较高的反向击穿电压要求封装能够有效地处理静电放电带来的高电压冲击。因此,选择具有较高耐压能力的封装,如SMA、SMB和SMC,可以提高ESD保护性能。
容量值
静电二极管的容值(C_j)直接影响高速信号的完整性。低容值的ESD二极管在高频电路中表现更好,因为较低的结电容有助于减小信号损失和噪声。在高速数据传输应用中,如USB 3.0和HDMI接口,通常选择低容值的封装,如SOD-523或SOT-923,这些封装不仅能提供较低的寄生电容,还能适应高密度电路设计需求。
峰值脉冲电流
峰值脉冲电流(I_PP)是ESD二极管的重要参数,决定了其能够承受的最大瞬态电流。高峰值脉冲电流要求封装具有良好的散热性能,以防止过热和损坏。例如,用于保护电源线路的ESD二极管,通常需要较大的封装,如DO-214或SMA,因为它们能够有效地散热,适用于高功率保护应用。
响应时间
响应时间(t_r)是ESD二极管的关键动态参数,直接影响保护效率。高速响应的ESD二极管通常需要小尺寸、低电感的封装,以减少寄生效应。例如,在高速通信接口保护中,SOT-23和SOD-323等小型封装非常适合,因为它们可以降低封装寄生电感,提升响应速度和保护效率。
机械强度和可靠性
不同封装在机械强度和可靠性方面存在差异。在严苛环境中使用的ESD二极管,如汽车电子和工业控制系统,需要考虑封装的机械强度和耐环境性能。SMA、SMB和SMC封装由于其较大的体积和坚固的结构,能够提供更高的机械强度和可靠性,适合在恶劣环境中使用。
应用案例
以智能手机为例,智能手机中的ESD保护需要处理高速数据传输和低功耗需求,因此选择低容值、快速响应的ESD二极管尤为重要。常见的选择是SOD-323和SOD-523封装,它们不仅具有较低的结电容,还能够提供足够的电流处理能力和热管理。另一个案例是工业控制系统,由于需要处理高电压和大电流,通常选择SMA或SMB封装的ESD二极管,以确保足够的散热和电气隔离。
选择适当的ESD
二极管封装是确保电路性能和可靠性的关键。最大钳位电压、反向击穿电压、容值、峰值脉冲电流和响应时间等参数都对封装选择产生重要影响。在设计过程中,应综合考虑这些参数,选择最适合的封装类型,以满足特定应用的需求。
